產品名稱：石油管線盤式封堵器

一、盤式封堵器用途
盤式封堵器主要用于長輸管線不停輸開孔、封堵作業。為適應我國長輸管道搶修工作的需要，我廠生產的盤式封堵器已經實現了標準化、系列化。本設備是用來臨時堵載某一特定管線區域的介質流的帶壓封堵設備。適用于管道不停輸開孔、封堵和修理，承受壓力大，密封可靠，結構簡單，操作方便，安全系數高，對野外作業有很高的適應性，是理想的長輸管道搶修、大修設備。

二、技術性能
1、適用管線：分別有114、159、219、273、325、426、529、630、720、820、914、1016盤式封堵器。
2、管線輸送介質：石油及其產品，天燃氣和水。
3、封堵工作壓力：6.4MPa 試驗壓力：8MPa
4、封堵形式：不停輸

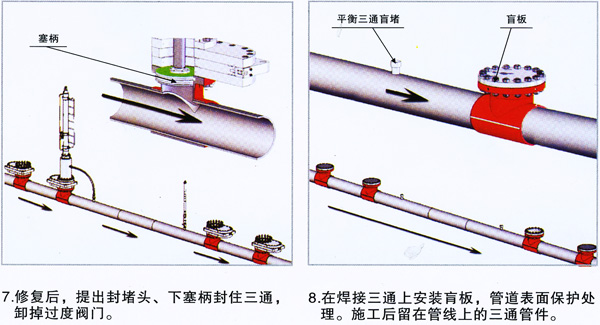

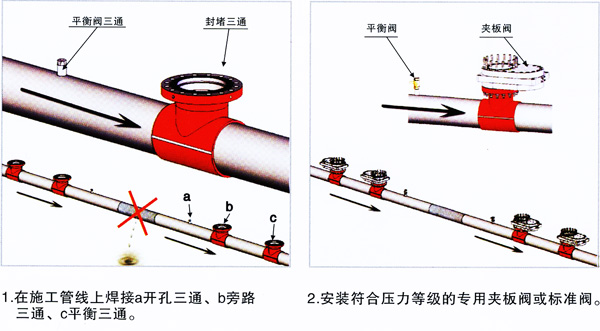

三、結構特點與工作原理

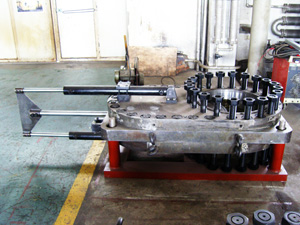

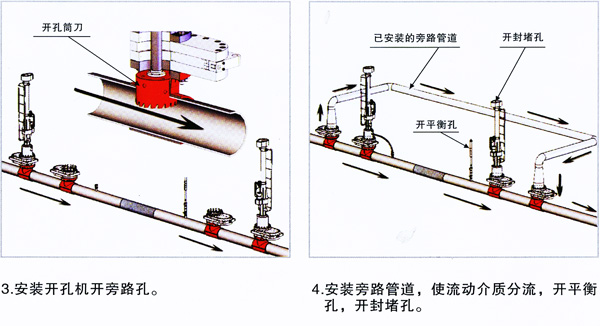

（一）液動開孔機的結構特點與工作原理
液動開孔機主要由箱體、機體、主軸、開孔聯箱、筒刀、中心鉆等部件構成。
工作原理：
由液壓馬達驅動，經蝸輪桿減速，驅動外套筒將動力傳遞給主軸，同時通過差動機購實現主軸與絲杠的差動進給，即每轉進刀0.1mm。通過調解調速閥的流量來控制主軸的轉速，達到調解進刀的速度。標　尺桿能準確記錄進刀尺寸，與理論計算開透尺寸相比較，從而把握手動進刀、快速進刀、退刀、停車等操作。

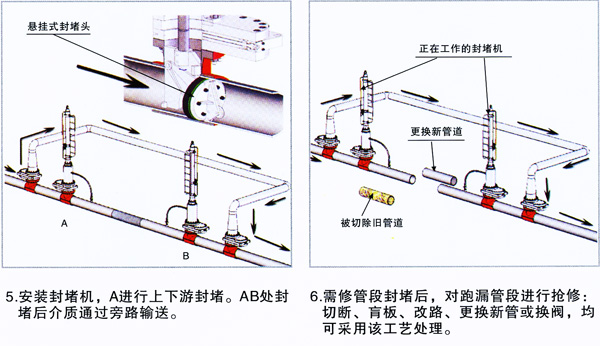

（二）盤式封堵結構特點與工作原理
盤式封堵器主要由液壓缸、連續套筒、堵頭總承、密封皮碗等部件組成。

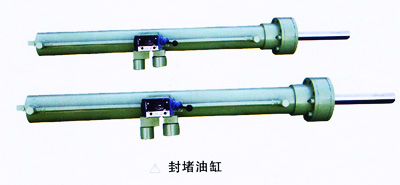

液壓缸：
是把封堵頭送入管道指定位置，達到封堵目的的設備。液壓缸底部設有觀測孔和主軸鎖緊裝置，當封堵頭伸入到密封位置時用它來鎖緊定位，在伸出或收回封堵頭前都要先松開夾子，封堵頭到位后再鎖緊它。通過觀測孔可以看見控制桿上的數字，便于計算控制桿的行程。

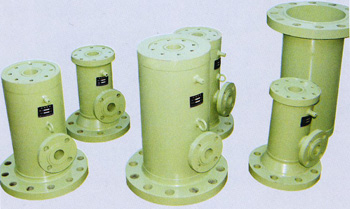

連接套筒：
是連接液壓缸和封堵頭的外套筒。上部設有泄壓閥裝置，用來排放套筒內的氣體以及在移走機器時用它泄壓。下部設有平衡管路壓力接頭，用來在縮回封堵頭時平衡封堵頭兩側的壓力。

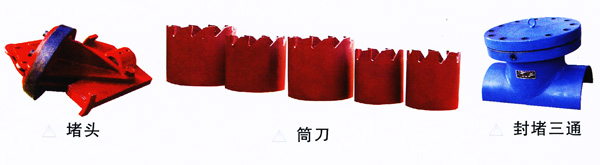

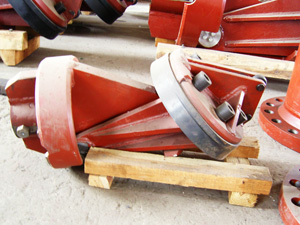

堵頭總承：
包括控制桿頭、活動支架、觸角等部件。當液壓缸帶動控制桿頭伸入到管道中后，活動支架與管道中心行程20度夾角。

密封皮碗：
是專門設計為封堵器應用的由纖維布加強的合成制品，導向邊是為了抵住管線壓力起剛性支撐作用而用纖維布加強的。三角部分是為實現管內密封而用純耐汕橡膠做成彈性的，密封皮碗底部嵌有密封環，當皮碗裝在活動支架上后，這個密封環封住封堵頭上的螺栓孔。

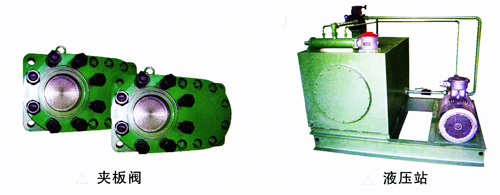

（三）夾板閥工作原理及使用說明
該夾板閥主要用來承裝開孔機、封堵器等設備。首先將液壓站膠管快速接頭與夾板閥快速接頭正確對接，然后啟動液壓站，扳動手柄，使其完全開啟或完全閉合，必須與事先測量數據相比較，一致后，方可進行下部操作。

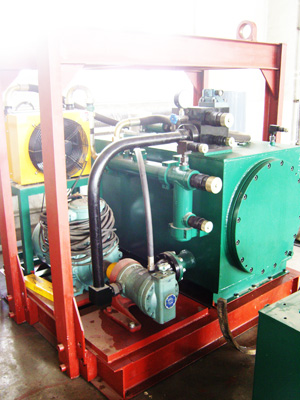

（四）液壓站工作原理及使用說明
液壓站是專門為開孔機、封堵器、夾板閥提供動力的液壓設備，通過膠管的快速接頭實現與各設備的快速切換，然后進行工作。
液壓站主要由：電機（柴油機）、柱塞泵、油箱、底座、閥體及控制閥等構成。通過控制柱塞泵的排量（必須停機后方可調解，然后鎖緊），以及溢流閥的工作壓力來達到各設備的使用要求。
啟動液壓站前，要注意泵的排量是否調解到合適的格，溢流閥是否完全卸荷，然后方可開啟。
